详细介绍：

防火调节阀外形与安装尺寸

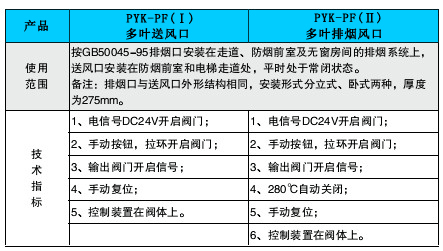

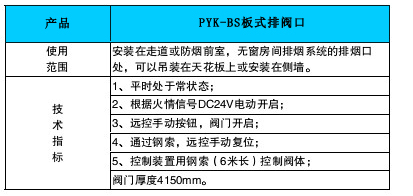

2.板式排烟口、多叶排烟口、送风口性能特性

注：多叶排烟送风口无特殊要求时，检查门处加250mm。

PYK-FH防火风口 安装在有防火要求的通风空调系统送、排风口出入处。 防火风口由铝合金风口与薄形防火阀组合而成，平时常开。 技术指标：手动开启，用手动或70℃温控关闭，五档 调节风量。控制阀装置在阀休上。

3、排烟阀、排烟口送风口性能参数表

备注：1.上述法兰规格采用“通风工程与空调施工质量验收规范”G850234-2002中的金属风管法兰规格。
　　    2.若风管不是金属或与上述验收规范要求不同时，请在订货时注明，并提供详细法兰规格尺寸。

　　    3.为了同用户的安装尺寸保持一致，若用户没有注明，法兰不打孔。

4、排烟阀、排烟（送风口）

５.防、排烟系统电气控制原理图
