详细介绍：

说明：

1.滤尘器安装要求平整，管道间，管道与法兰间均采用连续焊缝焊接，要求严密不透风。

2.滤尘器安装中心离墙位置，可根据设计进行改变，但要相应改变托架长度。

3.当设备中心线离墙大于500mm时，支架宜采用托支架型式。

4.油漆要求：涂红丹防锈底漆两道，外壁复涂灰色调和漆两道。

5.滤尘器应根据要求进行加固。

6.墙上由土建预埋160*160*10钢板一块。

7.括号中尺寸为LWP-X滤尘器。

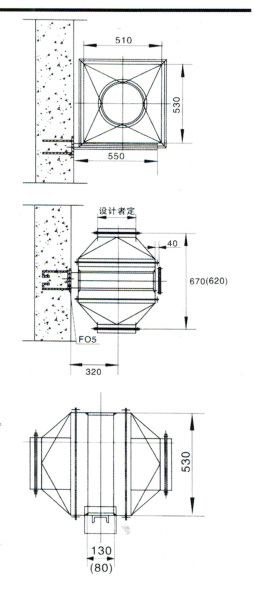

匣式（管式)安装（一）

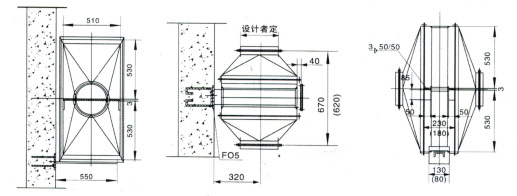

2、匣式（管式)安装（二）

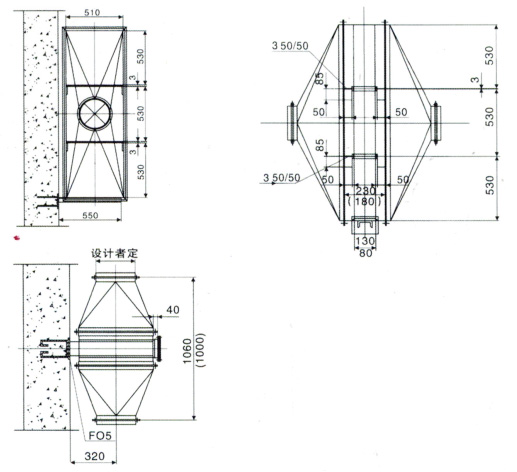

3、匣式（管式）安装（三）

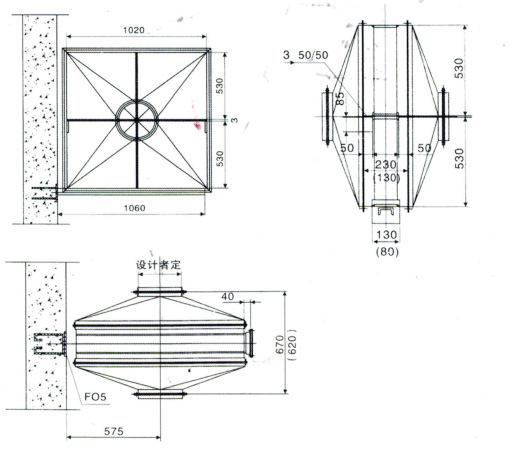

<!--[if !supportLists]-->4、<!--[endif]-->匣式（管式）安装（四）
